Фильтры поиска атрибутов


Фильтр поиска атрибутов [Attribute Search Filter] можно создать:

с помощью иконки [Добавить фильтр поиска атрибутов] в инструментальной панели фильтров

  • опции из всплывающего меню фильтров

  • При выборе одной из этих опций появляется диалог Add to Filter [Добавить в фильтр]. Данный диалог имеет те же опции, что и диалог Find Component. С помощью данного диалога Вы можете выделять компоненты несколькими методами (по имени, состоянию, атрибутам, из списка или по размеру) и добавить эти компоненты в выделенный фильтр.

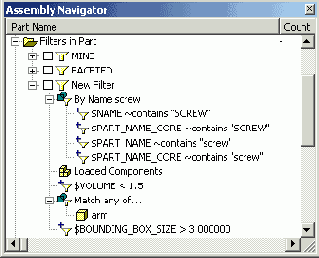

    Рисунок ниже показывает пример использования каждого способа. Каждый фильтрованный узел, включает в себя иконку, которая соответствует его типу:

    Примеры использования "Add to Filter..."
