Unigraphics. Справочник по сборке


Режим Filtering Mode


Для работы с фильтрами в окне навигатора сборки необходимо включить режим Filtering Mode.

Это можно сделать следующими способами:

с помощью опции Tools—>Assembly Navigator—>Filtering Mode [Инструментальные средства—>Навигатор Сборки—>Режим Фильтрации]

  • с помощью опции Filtering Mode из фонового меню

  • иконки Filtering Mode в инструментальной панели навигатора сборки.

  • Режим фильтрации имеет собственную инструментальную панель .

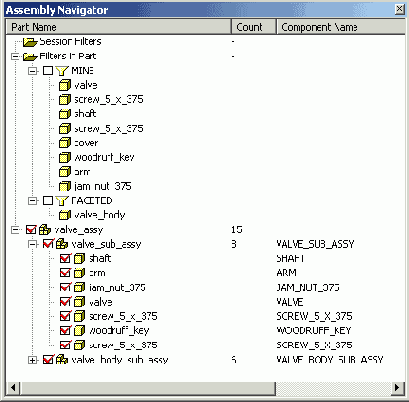

    Узлы фильтров на дереве сборки отделены от стандартных узлов компонентов. На нижеприведенном рисунке информация о фильтрах выведена в верхней части окна навигатора, причем она делится на две категории: наборы компонентов и фильтры.
